如何区分4脚晶振的引脚方向
常说的晶振,是石英晶体元器件中的一种。石英晶体谐振器、石英晶体振荡器、石英晶体滤波器等均为石英晶体元器件。也有说无源晶振,有源晶振的,我们这里主要介绍一下4脚晶振引脚方向的区分。
4脚晶振有直插封装和贴片封装两种.
直插4脚晶振常用尺寸有俩种:
长方形20.8*12.8MM,简称DIP14,正方形12.8*12.8MM,简称DIP08.
贴片4脚晶振常用尺寸有四种:
7050(7*5MM),5032(5*3.2MM);3225(3.2*2.5MM);2520(2.5*2.0MM)
直插晶振外观图
图上所示红色圆圈中是直角这个脚为第一脚,其他三角是圆弧角
直插晶振尺寸图

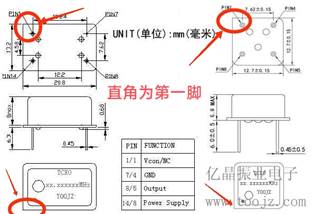

图上所示红色圈中是直角这个脚为第一脚,其他三角是圆弧角
贴片晶振外观图
图上所示红色圆圈中缺角的这个脚为第一脚,其他三角是直角
贴片晶振尺寸图

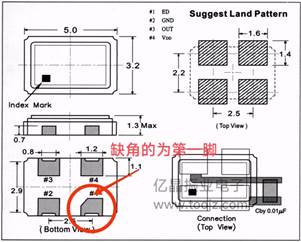

图上所示红色圆圈中缺角的这个脚为第一脚,其他三角是直角
综上所述我们只要留心观察,找到第一脚,然后固定第一脚,其他三个脚自然到位,如有疑问可咨询我亿晶振业电子
