📌 亿晶振业电子带您一文看懂长方形温补晶振：DIP14封装的经典与细节

在晶振的世界里，有一种身形修长、四脚直立的经典封装形式，它被工程师们习惯性地称为长方形温补晶振，或是条形温补晶振，而在标准命名体系中，它对应的正是 DIP14 封装。今天，我们就来详细拆解一下这位“老牌选手”的方方面面。

📐 尺寸与形态：不只是“长方形”那么简单

正如其名，这款晶振的外观呈标准长方形，具体尺寸为 20.8 × 13.2 × 7.0 mm（长×宽×高）。如果你有特殊的厚度要求，高度也可以定制为 5.0 mm，以适应更紧凑的安装空间。

它采用 4个直插式引脚，焊接牢固、更换方便，是许多工业设备、通信模块和仪器仪表中的常客。

📌 外壳细节：
市面上常见带孔外壳与不带孔外壳两种版本。

·         不带孔：密封性更优，适合对气密性有要求的场景。

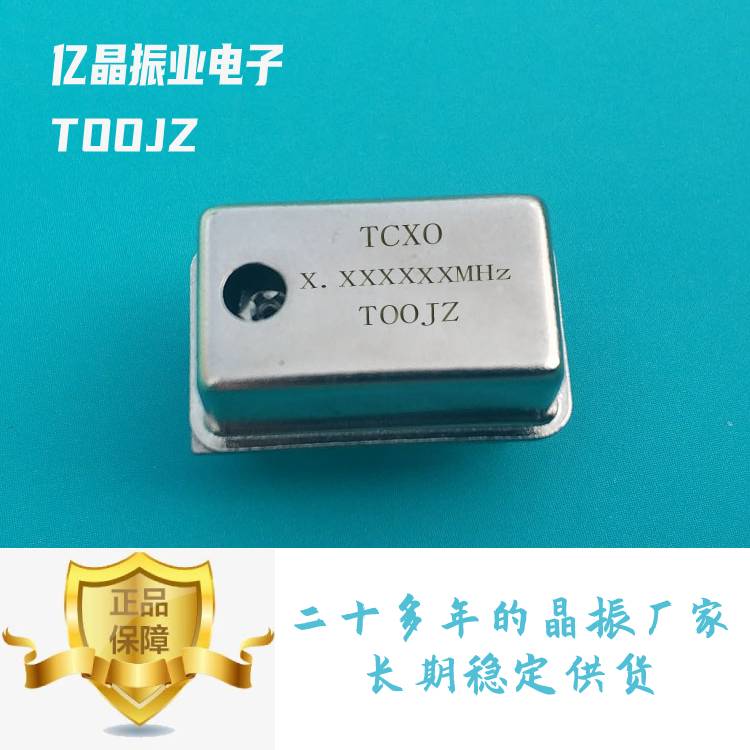

·         带孔：外壳上留有微调孔，方便后期进行频率校准，灵活度更高。

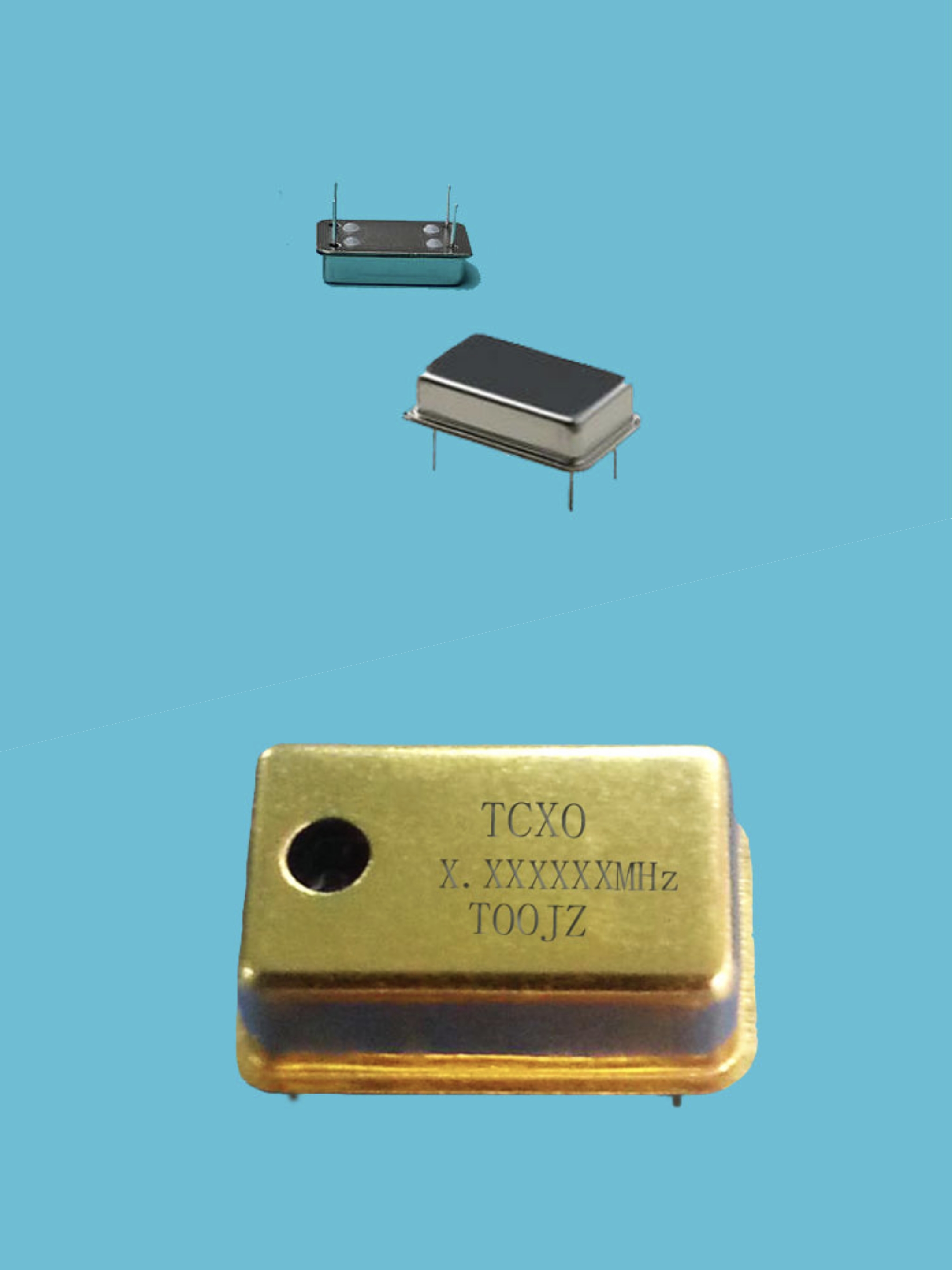

外壳材质也有区分——常规外壳与镀金外壳可选，后者在抗氧化、焊接浸润性方面表现更出色，尤其适合高可靠性或特殊焊接工艺的应用。

---

🎯 频率范围与常用频点

这款晶振的一大优势就是 频率覆盖范围极广——从 20 kHz 的低频一直到 800 MHz 的高频均可定制，几乎可以满足从音频电路到射频通信的多种需求。

虽然可定制频点繁多，但市场上依然有一些常用热门频率被反复选用，例如：

10.000 MHz / 12.288 MHz / 16.384 MHz / 18.432 MHz / 20.000 MHz
24.576 MHz / 25.000 MHz / 27.000 MHz / 32.768 kHz / 40.000 MHz ……等等。

如果你的项目需要特定频点，直接向厂家提供频率值即可安排生产。

🌡️ 宽温工作 + 超高精度：这才是它的看家本领

作为温补晶振（TCXO），它内置的温度补偿技术是其灵魂所在。长方形温补晶振不仅能扛住恶劣环境，更能在宽温范围内交出教科书级别的精度表现。

⭐ 核心精度指标（频率稳定度）

这是衡量晶振性能的关键，也是本款产品的突出亮点：

💡 ppm 是什么概念？
1 ppm（百万分之一）意味着频率偏差不超过百万分之一。例如 10 MHz 的晶振，偏差 ±1 ppm 就是 ±10 Hz。
±0.1 ppm 在 10 MHz 下意味着偏差不超过 ±1 Hz——这种精度在温补晶振中已属上乘水准。

对于需要精确授时、精准同步的通信系统或测量仪器而言，这样的精度数据意味着系统级稳定性的极大提升。

⚡ 引脚排列与识别：第一脚是灵魂

DIP14 封装的引脚排列看似复杂，但抓住规律后其实非常简单。认准第一脚的位置是唯一关键！

📍 第一脚怎么找？

仔细观察封装体，你会发现其中一个角是直角（而不是圆角或斜角），这个直角对应的引脚就是 第 1 脚。

📍 功能引脚与物理编号对应表

对于核心的 4 个功能引脚，它们在 DIP14 的 14 个物理引脚中有着固定的位置：

🧭 视角解读（帮你彻底绕明白）

·         引脚朝下，俯视印字面：
从第 1 脚开始，顺时针依次是 1 → 14 → 8 → 7（对应功能：1 → VCC → OUTPUT → GND）。
逆时针则是 1 → 7 → 8 → 14（对应功能：1 → GND → OUTPUT → VCC）。

·         引脚朝上，俯视底部：
顺时针为 1 → 7 → 8 → 14（与上方逆时针顺序一致）。

一句话总结：无论你如何翻转晶振，物理引脚编号（1、7、8、14）永远不变，只要牢牢记住第 1 脚的位置，后面三个脚按规律一推便知。

📶 输出波形：方波与正弦波可选

根据后端电路的需求，长方形温补晶振可提供两种输出波形：

🔹 方波（CMOS / TTL 兼容）

·         特点：直流电压约为电源电压的 50%
例如：3.3V 供电时，用万用表测量输出脚直流电平约为 1.65V，这是判断晶振是否正常起振的小技巧。

·         适用场景：大多数数字电路，也是客户选用最多的波形。

🔹 正弦波（Sine Wave）

·         特点：输出幅度一般 ≥ 1Vpp / 50Ω，适合射频链路或对相位噪声要求较高的场合。

·         备注：需提前说明，因常规库存以方波为主。

🔌 工作电压

常用电压为 3.3V 或 5V，下单时指定即可，如不清楚电压可选3.3V和5V通用的但性能相对会有影响。

🔧 频率微调方式：三种模式按需选择

有些应用需要在现场对频率进行微小校准，有些则希望“免维护”。长方形温补晶振提供了三种灵活的调节选项：

💡 选购提示：一般出厂前均已调到最佳状态，一般不建议自行微调，如果不确定是否需要微调功能，可选择固定不可调版本，除非你的电路设计明确预留了校准环节。

🧰 选型要点快速回顾

·         封装：DIP14 直插

·         尺寸：20.8×13.2×7.0mm（高度可定制 5.0mm）

·         频率：20kHz ~ 800MHz（常用频点可快速交样）

·         温度：-40℃~85℃（工业宽温）

·         引脚：1脚接地标识、7脚GND、8脚OUT、14脚VCC

·         波形：方波（推荐）/ 正弦波

·         电压：3.3V / 5V

·         微调：机械 / 压控 / 固定（三选一）

长方形温补晶振凭借其经典的尺寸、灵活的定制能力和可靠的温度补偿特性，至今仍在各类电子设备中扮演着“心跳节拍器”的角色。无论是新项目开发还是老设备维护，理解它的细节，都能让你的设计更加游刃有余。

📬 如需索取具体频点的规格书、样品或批量报价，欢迎后台留言或联系我们的团队。
