温补晶振TCXO晶振引脚说明

温补晶振通常的用法与常规有源晶振一至:一脚悬空,二脚接地,三脚接输出,四脚接电压。具体说明如下:

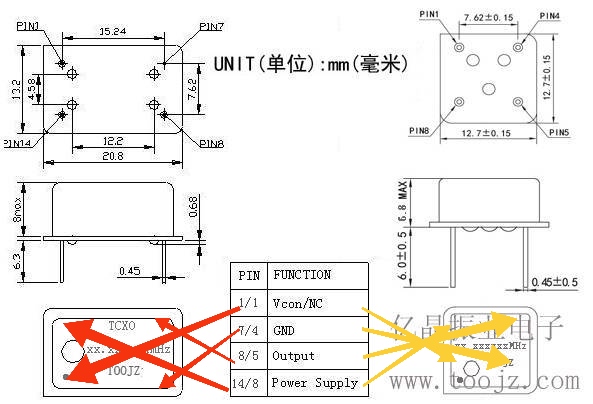

上图左所示,DIP14长方形封装(20.8*13.2)脚间距在(15.24*7.62),我们先找到第一脚,第一脚都是直角,常规是悬空,无需接线,当这颗晶振是带压控的则需要接电调,二脚就是以上图标注的7接地,三脚就是以上图标注的8输出,四脚就是以上图标注的14电压,图片上部分引脚展示图是晶振面贴台面脚向上的,所以顺时针是1,7,8,14,(对应1,2,3,4,),图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的,所以顺时针是1,14,8,7(对应1,4,3,2,)逆时钟就是1,7,8,14,(对应1,2,3,4

以上图右所示,DIP08正方形封装(12.8*12.8)脚间距在(7.6​2*7.62),我们先找到第一脚,第一脚都是直角,常规是悬空,无需接线,当这颗晶振是带压控的则需要接电调,二脚就是以上图标注的4接地,三脚就是以上图标注的5输出,四脚就是以上图标注的8电压,图片上部分引脚展示图是晶振面贴台面脚向上的,所以顺时针是1,4,5,8,(对应1,2,3,4,),图片下半部分有印字字样的是晶振脚向下面向上正放于台面上的,所以顺时针是1,8,5,4(对应1,4,3,2,)逆时钟就是1,4,5,8,(对应1,2,3,4
