购买过温补晶体振荡器TCXO(简称温补晶振)的客户你们是不是遇到过这样的现象,我明明买的是方波,为什么测出来的波形变形,类似正弦波等各种现象出现呢?

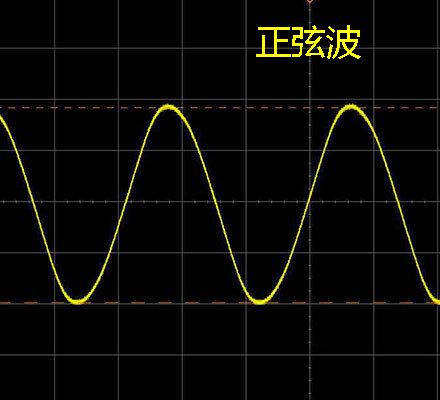

温补晶体振荡器TCXO(简称温补晶振)有方波和正弦波两种,常用的是方波,大约有99%的客户用方波,仅少数客户用到正弦波,例如做信号源就会用到正弦波。 像数字电路;频标计时,音响视频等都用方波。 方波特点:方波的输出直流电压一般是晶振电源的50%,如电源5V,方波直流电压一般是2.5V,用万用表可以测量 正弦波的特点:一般幅值大于1V/50欧 测试波形我们一般用示波器,而高精度的TCXO对示波器的要求也相对高一些,测试TCXO示波器需要带宽200M以上,探头建议400M以上,探头很关键, 当您收到料测试后发现方波测出形似正弦波,或波形不标准,建议考虑一下带宽不够的问题,换一个带宽200M以上,探头400M以上的示波器来测试。
